視頻索引：

00:00:00,000 - 00:00:03,000

大家好。

00:00:03,000 - 00:00:09,089

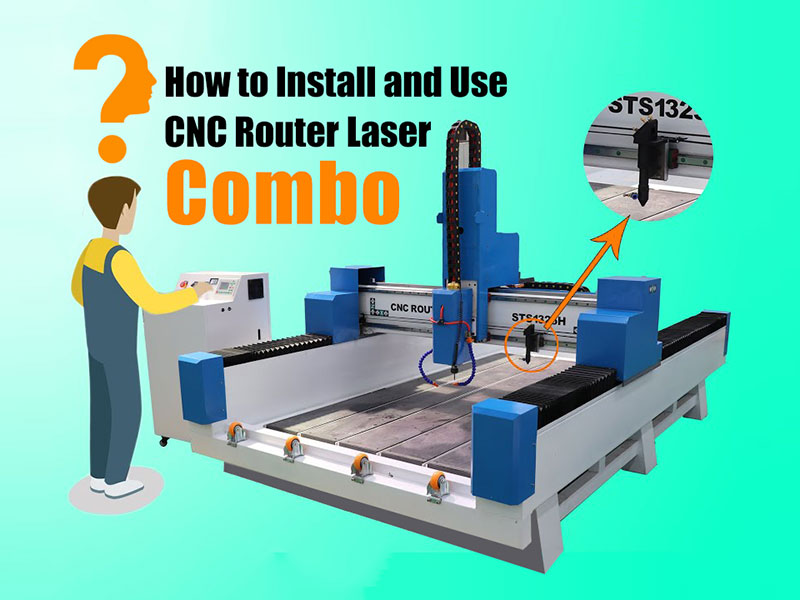

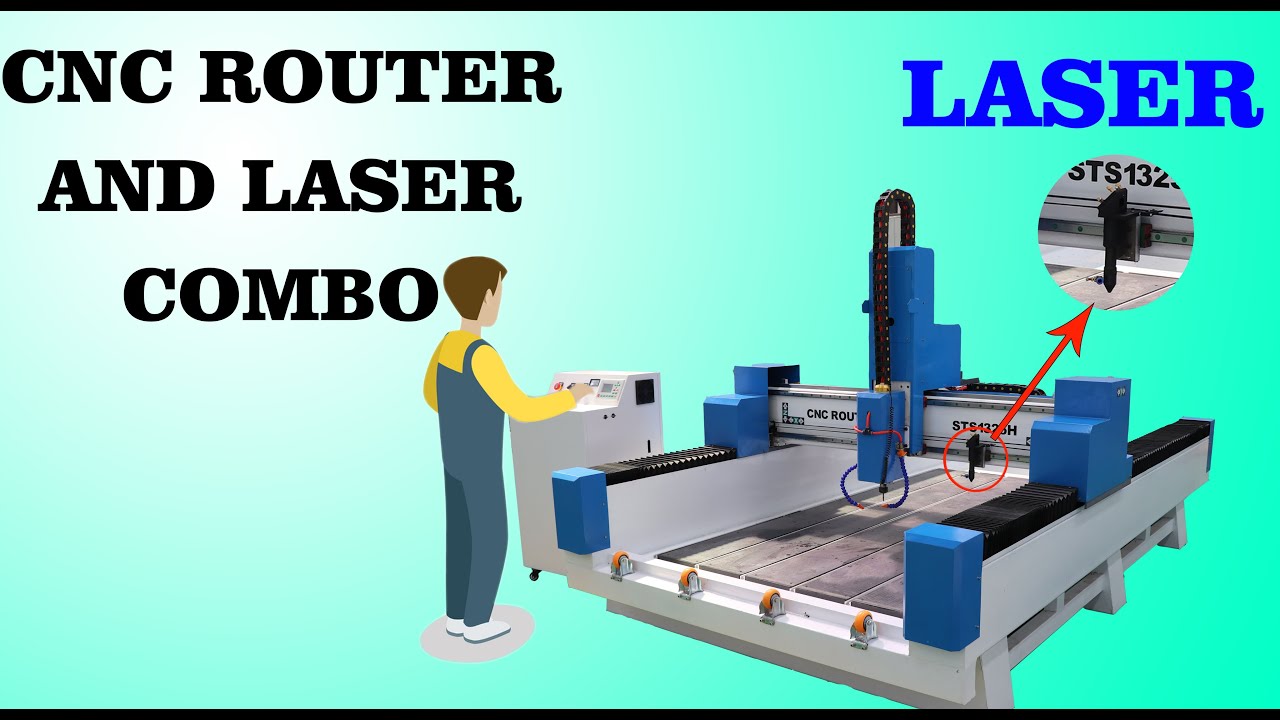

讓我們演示如何設置和使用數控雕刻機和 CO2 激光機組合？

00:00:13,151 - 00:01:39,412

檢查數控雕刻機激光機的所有配件：

a.2臺小功率水泵：一臺用于主軸冷卻，一臺用于激光管冷卻。

b.采用一臺大功率水泵，用于刀具冷卻。

c. 一個小氣泵用于激光雕刻和切割時吹噴嘴。

d.激光管一支，檢查包裝，如有損壞請及時聯系我們更換。

e. 工具箱包含數控雕刻機控制器 (DSP)、工具傳感器、用戶手冊、內六角扳手、備用限位開關、不同類型的刀架、主軸扳手和材料壓板。

00:01:52,185 - 00:02:00,047

在側面組裝拖鏈（由于交貨要求，已拆除）。

00:02:22,457 - 00:02:25,378

用于固定鏈條的支架。

00:02:52,983 - 00:02:56,289

將鏈條連接至頂部。

00:03:18,043 - 00:03:22,766

取出激光管并將其組裝到支架上。

00:03:45,987 - 00:03:50,609

檢查激光管出口是否清潔。

00:03:53,257 - 00:03:58,284

將激光管的出光口指向反射器。

00:04:18,488 - 00:04:24,933

激光管與鏡子之間的距離約為100-200mm.

00:04:40,054 - 00:04:48,422

連接冷卻水管。

將軟管浸入潤滑劑或水，并將軟管完全連接到接口。

00:04:52,204 - 00:04:58,516

然后轉動激光管，使進水口向下，出水口向上。

00:05:07,999 - 00:05:12,621

將柔軟的海綿放入支架內，固定激光管。

00:05:31,083 - 00:05:40,767

將激光電源高壓線接到激光管高壓端。（進水口位置）

00:05:54,319 - 00:05:58,536

擰緊后，組裝橡膠蓋。

00:06:06,318 - 00:06:11,041

在激光出口位置組裝低壓線。

00:06:31,529 - 00:06:38,784

激光器組裝并固定后。

組裝整體防護罩。

00:08:24,624 - 00:08:28,639

組裝 DSP 控制器和工具傳感器。

00:08:49,531 - 00:08:53,951

從控制箱右側輸入信號線。

00:09:01,174 - 00:09:04,075

插入端口并固定。

00:09:21,222 - 00:09:25,540

組裝控制器，并擰緊固定螺絲。

00:09:37,827 - 00:09:44,373

組裝主軸冷卻水泵、激光管冷卻水泵。

00:10:13,162 - 00:10:17,683

連接水泵出口的水管接頭。

00:10:28,248 - 00:10:31,959

將其放入裝有清水的水容器中。

00:10:39,993 - 00:10:47,263

一組紅色的水管。連接主軸的進水口和出水口。

00:10:47,263 - 00:10:55,834

將其中一根水管連接到水泵。

它不區分進水口和出水口。

00:10:56,395 - 00:11:01,625

把另一個放入水箱。

00:11:02,572 - 00:11:07,802

用另外一個水泵連接激光管的水管。

00:11:10,469 - 00:11:16,813

激光管的水管區分進水管和出水管。

00:11:17,237 - 00:11:24,796

如果水管組裝反了。

激光管不工作。

00:11:35,478 - 00:11:40,202

數控雕刻刻機激光機的左側有一個水泵電源插座。

00:11:50,046 - 00:11:57,605

組裝大功率水泵。

其作用是在切割或雕刻石材時冷卻工具。

00:12:20,027 - 00:12:22,771

將其放入數控機床末端的水槽中。

00:12:31,221 - 00:12:37,475

把那根粗水管連接到大水泵上。

只有一根粗水管。

00:12:38,331 - 00:12:42,155

雕刻或切割石頭時，打開此泵。

00:12:57,512 - 00:13:01,201

將相應電源連接至機器。

00:13:10,955 - 00:13:19,325

該機器分為380伏。LLLN，3根火線和一根零線。

00:13:24,309 - 00:13:38,978

220 伏。LN，一根火線和一根中性線。

（注意不是110V L N，本機不支持110V電壓）。

00:13:47,079 - 00:13:52,838

以及 3 根 220 伏、LLL、3 根火線。

00:14:07,300 - 00:14:10,584

順時針旋轉以釋放緊急停止

00:14:15,619 - 00:14:18,215

左邊是機器電源開關。

00:14:19,444 - 00:14:24,387

當第二個開關指向左邊時，表示處于數控雕刻機模式。

00:14:25,159 - 00:14:28,527

當開關指向右時，處于激光模式。

00:14:29,704 - 00:14:35,952

我們首先指向數控雕刻機模式。然后打開機器。

00:14:39,945 - 00:14:45,119

控制器啟動后。先按“取消”按鈕。

00:14:45,839 - 00:14:53,347

進入“菜單”“機器設置”“脈沖”。

檢查XYZ軸脈沖是否正確。

00:14:53,811 - 00:14:56,684

這里的脈沖參數是正確的。

00:14:57,449 - 00:15:05,511

假如XYZ軸的脈沖為400。

請聯系工程師修改參數。

00:15:07,213 - 00:15:11,720

現在我們按“取消”按鈕返回主界面。

00:15:12,658 - 00:15:17,165

按“HOME”按鈕，機器返回機械原點。

00:15:21,208 - 00:15:25,715

機器會自動回到桌面左下角。

00:15:36,665 - 00:15:41,172

然后可以按XYZ+-來控制機器的移動方向。

00:15:52,954 - 00:15:58,954

之后機器即可正常運轉。

將 X 軸移動到最左側。

00:16:16,218 - 00:16:20,792

將開關指向右側。打開激光模式。

00:16:31,878 - 00:16:37,071

機器會自動移動到桌面右上角。

00:17:00,159 - 00:17:04,461

然后返回上次激光工作的起始位置。

00:17:23,345 - 00:17:27,558

通過激光控制器移動激光頭的位置。

00:17:48,848 - 00:17:53,738

確認激光管冷卻水循環正常。

00:18:14,373 - 00:18:16,776

打開小型氣泵的電源。

00:18:29,874 - 00:18:33,582

將出氣口連接到激光頭位置。

00:18:44,443 - 00:18:47,438

使用丙烯酸樹脂進行光路調節。

00:18:56,745 - 00:18:59,918

將丙烯酸樹脂固定在第一個反射器上。

00:19:09,502 - 00:19:12,497

按下控制器上的“脈沖”按鈕。

00:19:28,865 - 00:19:32,929

檢查激光是否照射在鏡子的中心。

00:19:45,039 - 00:19:46,697

測試第二面鏡子。

00:20:13,970 - 00:20:18,301

確認激光照亮第二面鏡子的中心。

00:20:29,233 - 00:20:39,891

如果激光沒有照亮第二面鏡子的中心。

調節第一面鏡子的螺絲，讓激光照射到第二面鏡子的中心。

00:20:47,002 - 00:20:51,206

調整激光頭上反射鏡。

00:21:05,454 - 00:21:10,974

首先，激光頭位于機器最右側。（靠近第二面鏡子）

00:21:20,034 - 00:21:23,692

按下“脈沖”。

燒掉一個點。

00:21:32,335 - 00:21:37,746

將激光頭移至最左邊。

遠離第二面鏡子。

00:21:42,825 - 00:21:46,660

按下“脈沖”。

燒掉另一處。

00:21:50,581 - 00:21:53,894

如果2次射擊不在同一位置。

00:22:04,943 - 00:22:07,989

調整第二鏡的螺絲。

00:22:22,680 - 00:22:24,835

再次進行火力測試。

00:22:39,993 - 00:22:47,027

同樣，首先將激光頭移動到機器的右側。

按下“脈沖”。

00:22:53,661 - 00:22:59,380

然后將激光頭再次移至機器的左側。

按下“脈沖”。

00:23:31,932 - 00:23:35,067

只在相同位置打2槍。

00:23:48,334 - 00:23:55,657

激光必須在同一個位置照射兩次。

在此完成激光設置。

00:24:32,073 - 00:24:34,315

然后調整噴嘴處的激光。

00:24:44,385 - 00:24:48,100

用膠帶粘在噴嘴上。

按下“脈沖”。

00:24:58,954 - 00:25:01,911

檢查孔是否位于噴嘴的中心。

00:25:23,784 - 00:25:27,751

調整第3個鏡子的螺絲。

00:25:28,374 - 00:25:41,667

再次測試

00:26:25,064 - 00:26:31,673

直到激光從噴嘴中心射出。

完成激光路徑設置。

00:26:45,549 - 00:26:47,672

測試激光雕刻。

00:27:02,196 - 00:27:06,209

使用 USB 電纜將機器連接到計算機。

00:28:09,854 - 00:28:15,038

安裝激光控制軟件 - RDWorks V8。

00:28:44,385 - 00:28:47,457

首先安裝USB驅動程序。

00:29:09,764 - 00:29:17,291

然后選擇激光頭回原點的位置。

這臺機器在右上方。

00:29:22,363 - 00:29:23,510

點擊“安裝”。

00:29:25,648 - 00:29:26,427

點擊“退出”。

00:29:38,878 - 00:29:41,042

打開激光軟件“RDworks V8”

00:29:49,812 - 00:29:54,115

在“USER”中“讀取”機器中的參數。

00:30:03,807 - 00:30:12,743

如果無法讀取，請檢查USB線是否連接正確，或激光控制器是否打開。

00:30:19,556 - 00:30:25,284

然后進入供應商設置。

密碼是“rd8888”。

00:30:27,071 - 00:30:29,324

讀取機器中的所有設置

00:30:47,995 - 00:30:56,575

然后在系統設置里，設置原點的位置和激光頭的位置，右上。

00:31:09,361 - 00:31:13,799

輸入文本或圖形。調整其大小

00:31:35,910 - 00:31:41,562

雙擊它。設置速度、掃描、功率和間隔。

00:31:59,353 - 00:32:04,190

點擊下載”。將文件傳輸到機器。

00:32:09,295 - 00:32:12,350

將激光頭移動到需要雕刻的位置。

00:32:21,948 - 00:32:29,013

按下控制器上的“Origin”鍵。

將當前位置設置為作品的起始位置。

00:32:31,325 - 00:32:34,380

按“框架”檢查雕刻的尺寸。

00:32:44,995 - 00:32:52,388

保持噴嘴 10mm 遠離材料。

這是激光的焦距。

00:33:08,720 - 00:33:10,856

按下控制器上的“開始”。

00:34:04,530 - 00:34:06,844

切換數控雕刻機模式。

00:34:19,895 - 00:34:22,209

將激光移至最右邊。

00:34:30,967 - 00:34:33,014

拆下氣泵。

00:34:42,716 - 00:34:44,941

將開關指向左邊。

00:34:55,935 - 00:35:01,368

所有軸返回機械原點。

所有軸都歸位。

00:35:30,618 - 00:35:34,625

使用壓板固定要雕刻的材料。

00:36:33,659 - 00:36:36,419

將刀具固定到主軸上。

00:37:18,737 - 00:37:24,972

將工具移動到需要開始雕刻的位置。

00:37:40,993 - 00:37:47,851

按下控制器上的“XY-0”。設置XY軸的工作原點。

00:37:53,307 - 00:37:58,773

將 Z 軸（工具）緩慢移動到材料表面。

00:38:01,668 - 00:38:05,396

按“Z-0”設置Z軸的工作原點。

00:38:05,396 - 00:38:12,682

Z 軸的工作位置也可以使用工具傳感器自動設置。

00:38:14,999 - 00:38:24,602

將工具傳感器放置在要雕刻的材料頂部。

同時按下控制器上的“菜單和開/關”。

00:38:46,180 - 00:38:53,734

當刀具接觸到刀具傳感器時，刀具自動上升。測量完成

00:39:01,884 - 00:39:04,626

然后您就可以運行激光雕刻文件。

00:39:15,215 - 00:39:20,274

雕刻石材時。打開工具冷卻水泵。

00:40:04,363 - 00:40:10,669

激光調整完成后。組裝右側的保護罩。

00:40:39,848 - 00:40:45,123

組裝完成。

感謝收看。
